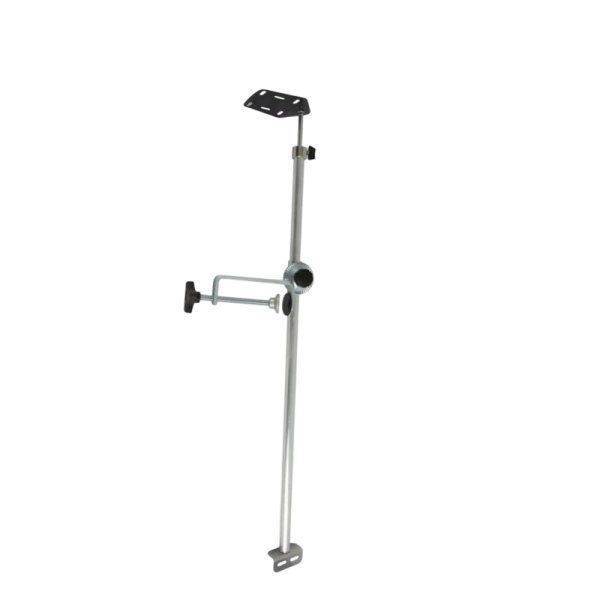

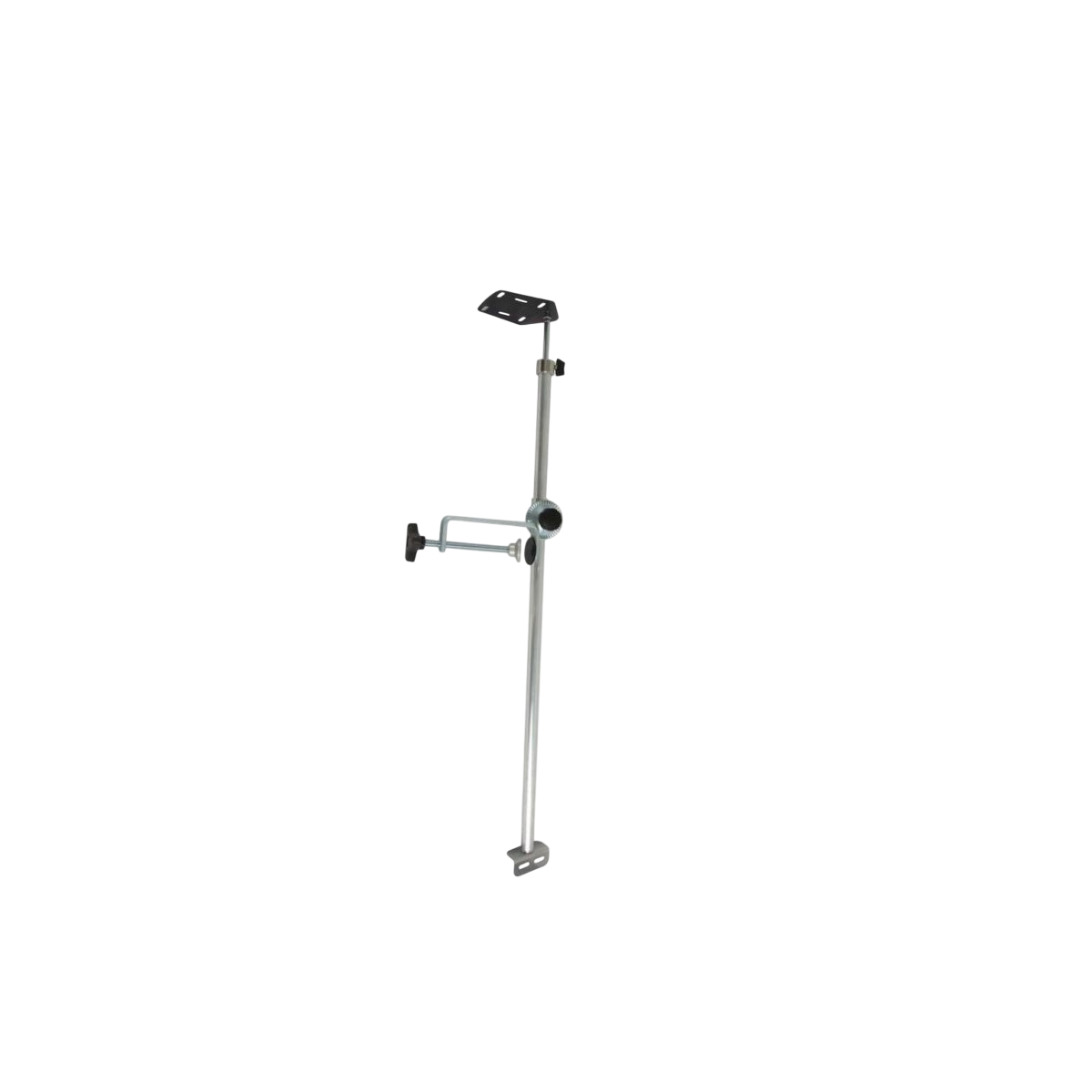

Varilla de ecosonda reforzada con placa de malla

Abrazadera :

• Acero cincado (plano 20x6mm)
• 1 punto de sujeción
• Ancho máximo de sujeción: 106mm
• Altura máxima de sujeción: 40 mm
• Arandela dentada soldada Ø 58mm
• Rueda de apriete M10 con rótula de aluminio Longitud total: 160mm

Varilla + soporte en el pivote

• Aluminio
• Longitud: 750mm
• Ø varilla: 20x1mm
• Ángulo de acero inoxidable 30x30 lg 70
• 2 agujeros oblongos para montaje de sonda (20x6.2mm)
• Pivote de acero cincado con tornillo de apriete M6

Soporte de la pantalla:

• Acero tratado por cataforesis
• Dimensiones: 127x103mm
• Inserto M6 para montaje de vástago
• 6 agujeros oblongos para el montaje de la pantalla Ø:20x6.2mm
• Ø 8mm varilla de acero galvanizado con extremo roscado M6
