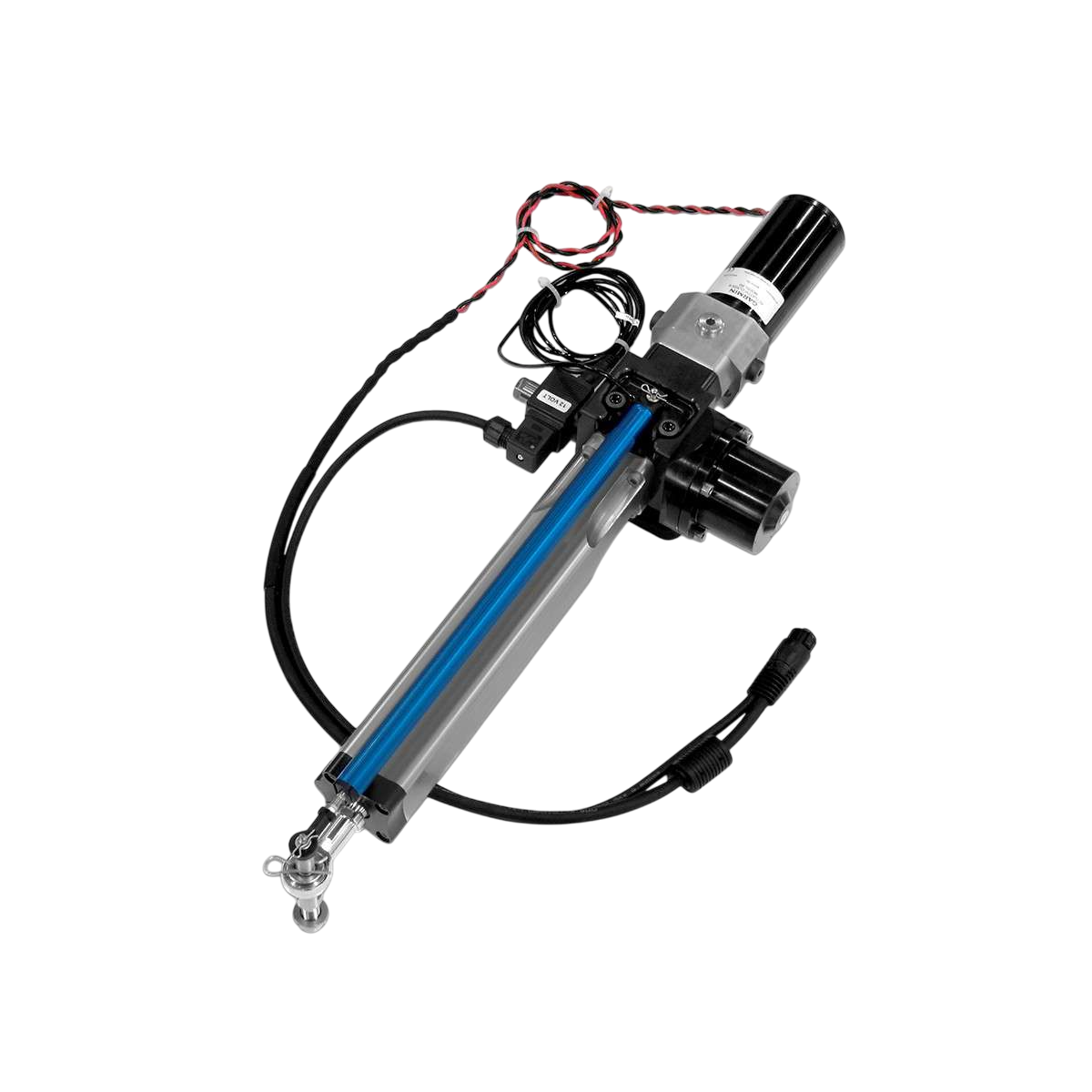

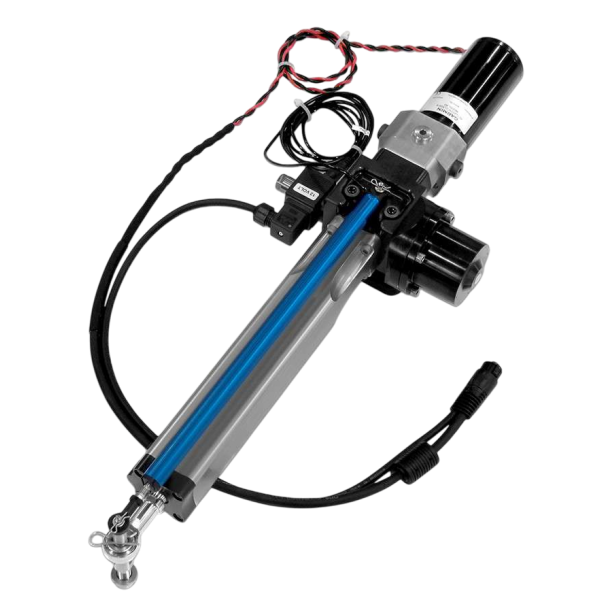

Actuador lineal compacto de clase B - Tipo 2 para GHP 12

SENSOR DEL ÁNGULO DEL TIMÓN

Incorpora un sensor del ángulo del timón para mostrar la posición de su timón en el controlador del piloto automático, lo que le permite:

• Conocer la posición del timón sin tener que darse la vuelta
• Garantizar la suavidad de las maniobras y evitar la "sobrecompensación
• Evitar un desgaste excesivo o daños en el actuador cuando alcance su tope.

DIMENSIONES DEL CILINDRO

• 1: Radio de giro (360°)

• 2: Carrera del cilindro (254 mm)

• 3: Distancia del centro del pie de montaje al perno de la barra cuando el vástago está totalmente retraído (446,5 mm)

• 4: Distancia del centro del pie de montaje al perno de la barra cuando la barra está centrada (573,5 mm)

• 5: Distancia del centro del pie de montaje al perno de la barra cuando la barra está totalmente extendida (700,5 mm)

• 6: Ángulo máximo de inclinación del cilindro al final de su carrera. Superar este ángulo puede dañar la unidad de potencia. (10° por encima o por debajo del centro)

• 7: Distancia del centro del vástago delcilindro a la base del cilindro en reposo (64 mm)

EJEMPLO DE MONTAJE DEL CILINDRO

• 1: Distancia desde el centro del pie de montaje delcilindro al perno de la barra cuando ésta está centrada (575,8 mm)

• 2: Ángulo de carrera desde posición centrada a topes físicos instalados (35°)

• 3: Distancia desde el centro del pie de montaje delcilindro a la posición relativa de la broca de la barra (174,7 mm)

• 4: Distancia del centro del perno de la barra a la barrena (213 mm )

PUNTOS PRINCIPALES :

• Empuje máximo: 730 kg
• Longitud de carrera: 254 mm
• Tensión de alimentación: de 10 V a 30 V
• Dimensiones (centradas): 810 x 120 x 225 mm
• Tipo de cilindro: hidráulico lineal integrado

CONTENIDO DE LA CAJA :

• 1 - Actuador lineal compacto de clase B
