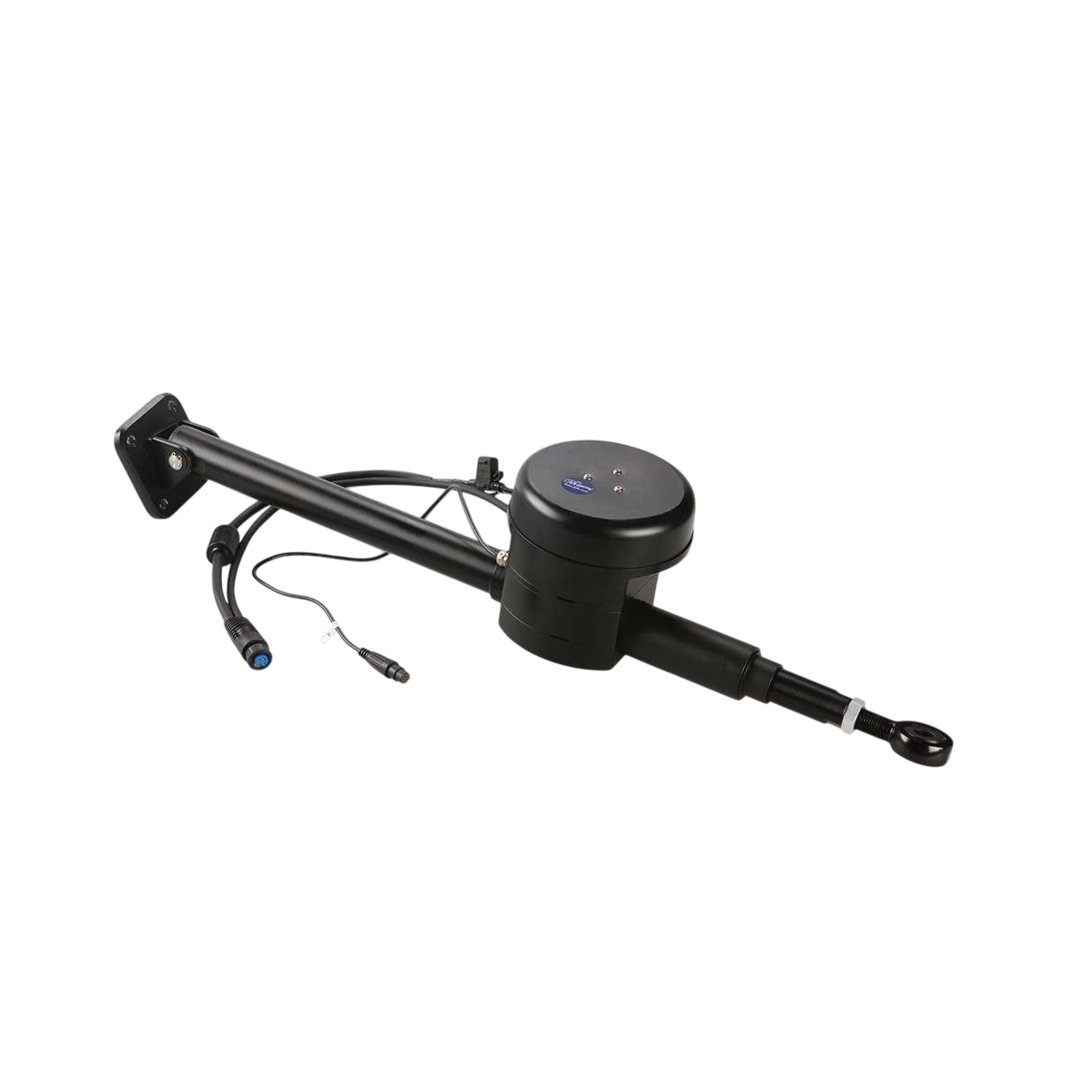

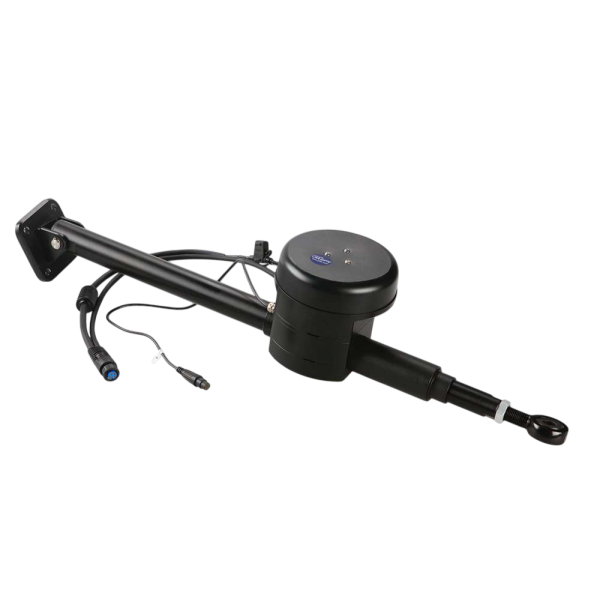

Actuador lineal de clase A - Tipo 1 para GHP 12

SENSOR DE ÁNGULO DEL TIMÓN

Incorpora un sensor de ángulo de timón para mostrar la posición de su timón en el controlador del piloto automático, lo que le permite:

• Conocer la posición de su timón sin necesidad de girarse
• Garantizar la suavidad de las maniobras y evitar la "sobrecompensación"
• Evitar un desgaste excesivo o daños en el actuador cuando alcance su tope.

DIMENSIONES DEL CILINDRO

• 1: Distancia entre la base de la fijación del cilindro y el pasador de horquilla cuando la barra está centrada (800 mm)
• 2: Distancia entre la base del montaje delcilindro y el pasador de horquilla cuando la caja de control está en extensión máxima ( 947 mm)

• 3: Distancia a la posición de estribor o babor cuando el timón está centrado ( 147 mm)

• 4 : Distancia máxima entre la retracción máxima y la extensión máxima (303 mm). Si la extensión delcilindro supera este valor, se dañará.

• 5 : Distancia entre la base de montajedel cilindro y el eje del mantel cuando el cilindro está en retracción máxima ( 653 mm)

• 6 : Altura del motordel cilindro (163,5 mm)

• 7: Altura de la horquilladel cilindro (36 ,5 mm)

EJEMPLO DE INSTALACIÓN DEL CILINDRO

• 1: Distancia entre los dos topes. En este ejemplo, se dejan 5 mm a cada lado de los topes finales, para no sobrepasar el límite de 303 mm (293 mm)

• 2: Topes finales. El alcance de la caja de control debe estar limitado por los topes finales. De lo contrario, el actuador resultará dañado.

• 3: Distancia entre la base de montajedel cilindro y el eje de la mesa cuando la barra está centrada (798 mm)

PUNTOS PRINCIPALES :

• Empuje máximo: 400 kg
• Longitud de carrera: 303 mm
• Dimensiones: 820 x 165 x 155 mm
• Tipo de caja de mando: lineal

CONTENIDO DE LA CAJA :

• 1 - Actuador lineal de clase A
