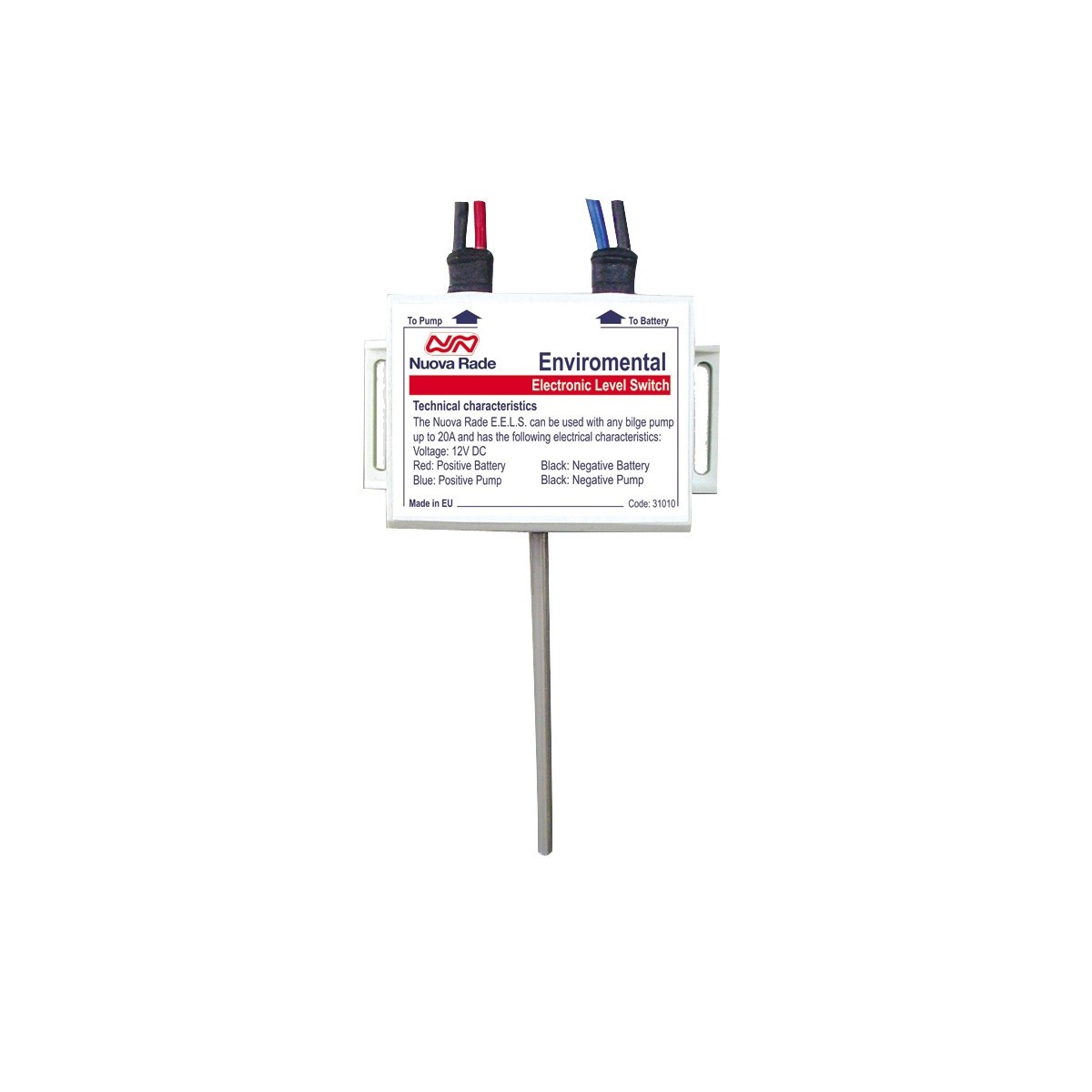

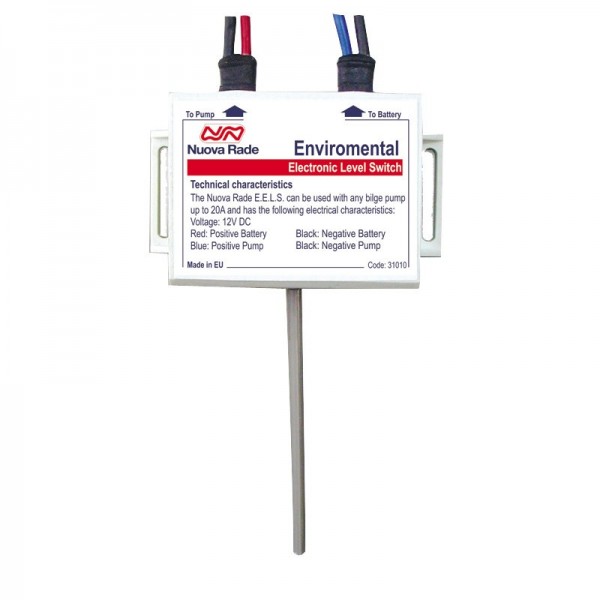

Interruptor de nivel electrónico ambiental E.E.L.S

Interruptor de nivel electrónico ambiental E.E.L.S

El interruptor de nivel electrónico ambiental es la última innovación, ya que funciona con un sensor electrónico, en lugar de presión de aire o cualquier otra pieza móvil. Ha sido diseñado para detectar el nivel de agua con gran precisión y exactitud, ofreciéndole el mejor resultado posible. Una de las principales ventajas deE.E.L.S es que es respetuoso con el medio ambiente. Nuova Rade ha diseñado este interruptor para que sólo funcione cuando detecta agua. Si detecta cantidades de hidrocarburos, como aceite, detiene la bomba de achique, evitando así cualquier contaminación. Montado verticalmente en el casco,E.E.L.S se conecta en línea con la(s) bomba(s) de achique, incluso las de mayor potencia. Además, su diseño compacto permite una mayor libertad de movimientos. Otras características incluyen contactos eléctricos aislados, carcasa duradera de nylon y ABS, y 100% de impermeabilidad.

Impermeable.

Especificaciones técnicas

El interruptor de nivel electrónico puede utilizarse con cualquier bomba de achique de hasta 22 A.

Especificaciones eléctricas:

Tensión: 12V CC.

Conexión al circuito principal: En línea

Corriente máxima: 22A.

¿Cómo se conecta el interruptor electrónico de nivel?

Conecte un interruptor para activar el funcionamiento automático de la bomba de achique en línea al polo positivo de la batería. También debe conectar un fusible en línea, en función de la corriente de la bomba de achique y hasta un máximo de 22A (consulte las instrucciones del fabricante). Los cables del interruptor electrónico de nivel que se conectan a los polos de la batería son ROJO (+) y NEGRO (-). El otro par de cables,

¡ATENCIÓN!

Es necesario respetar la polaridad al realizar las conexiones, de lo contrario se corre el riesgo de producir un cortocircuito, que dañaría el circuito de su interruptor electrónico de nivel. Por favor, compruebe la polaridad antes de activar su nuevo interruptor de flotador.

CABLEADO

Negro : Negativo (-)

Rojo - Azul: Positivo (+)

Negro - Rojo: Conexión a la batería

Negro - Azul: Conexión a la bomba de achique
