Compás 102B/H

LECTURA DEL RUMBO DURANTE LA NAVEGACIÓN

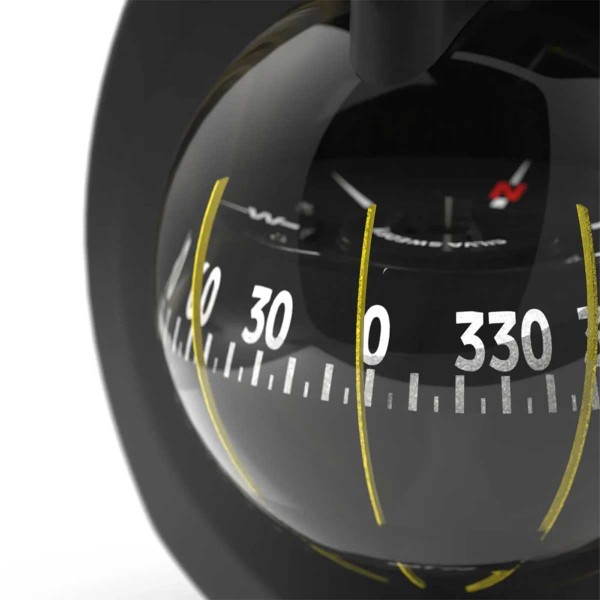

El « Silva » 102B/H se adapta a las variaciones de asiento y a los movimientos de la embarcación. Su suspensión cardán acompaña la escora hasta 45°. La carta cónica se lee en su borde vertical y cuenta con una graduación cada 5°.

• Cápsula visible: 100 mm
• Precisión: +/-- 0,5°
• Tres líneas de referencia para leer el rumbo desde varias posiciones
• Inclinómetro integrado con escala de escora de hasta +/-- 45°

La línea de referencia principal se complementa con dos líneas laterales situadas a 45°. De este modo, el rumbo se puede leer desde el costado de la embarcación o cuando el puesto de timón no se encuentra directamente en el eje del instrumento.

MONTAJE EN MAMPARO

El Silva 102B/H está diseñado para su montaje empotrado en mampara. Debe instalarse perpendicularmente al eje longitudinal de la embarcación y a una distancia suficiente de objetos metálicos, alt-altavoces, limpia-lunas y otros elementos que puedan perturbar el campo magnético.

• Instalación en mampara
• Iluminación roja integrada de 12 V
• Ángulo de montaje indicado de +10° a +110°
• Compensador disponible opcionalmente si es necesaria una corrección

Se recomienda realizar una compensación cuando la desviación supere los 5°. El fabricante aconseja asimismo revisar la brújula una vez al año, así como tras la instalación de cualquier equipo que pueda generar una perturbación magnética. Se suministra una cubierta protectora para cuando la brújula no esté en uso.

CARACTERÍSTICAS PRINCIPALES:

• L x An: 135 x 156 mm
• Brújula para montaje en tabique
• Cápsula visible de 100 mm
• Precisión declarada de +/-- 0,5°
• Inclinómetro integrado con una precisión de +/-- 0,5°
• Tres líneas de referencia para la lectura desde varias posiciones
• Suspensión cardánica adaptada a una inclinación lateral de hasta 45°

CONTENIDO DE LA CAJA:

• 1 - Brújula Silva 102B/H
• 1 - Funda protectora
• 1 - Compás 102B/H1 Kit de montaje
• 1 - Documentación en PDF
