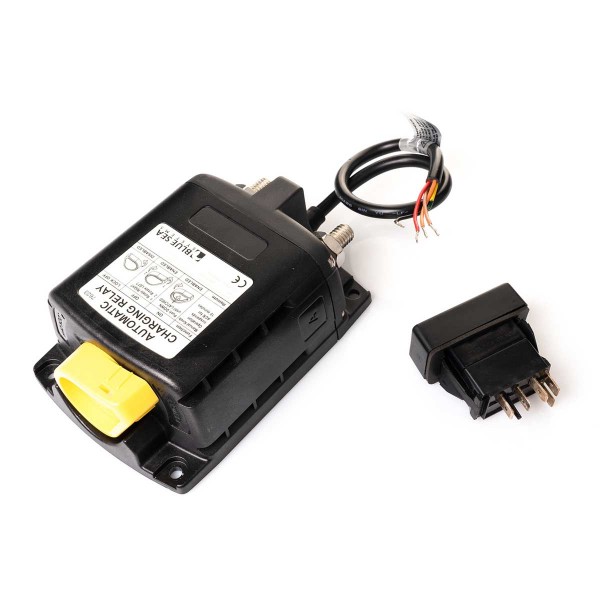

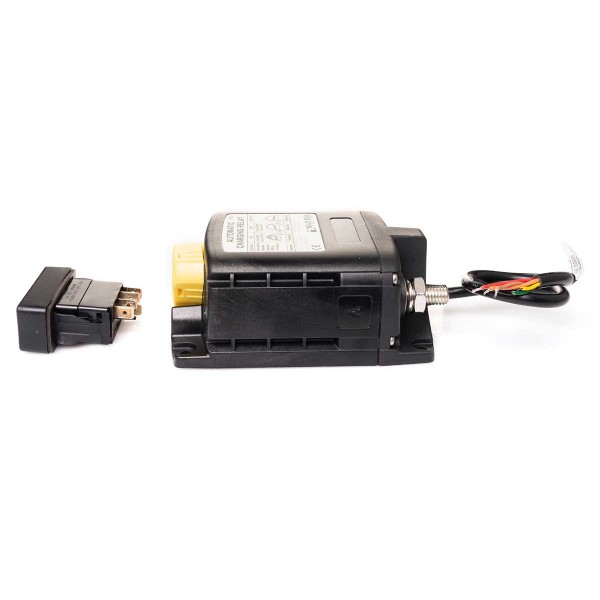

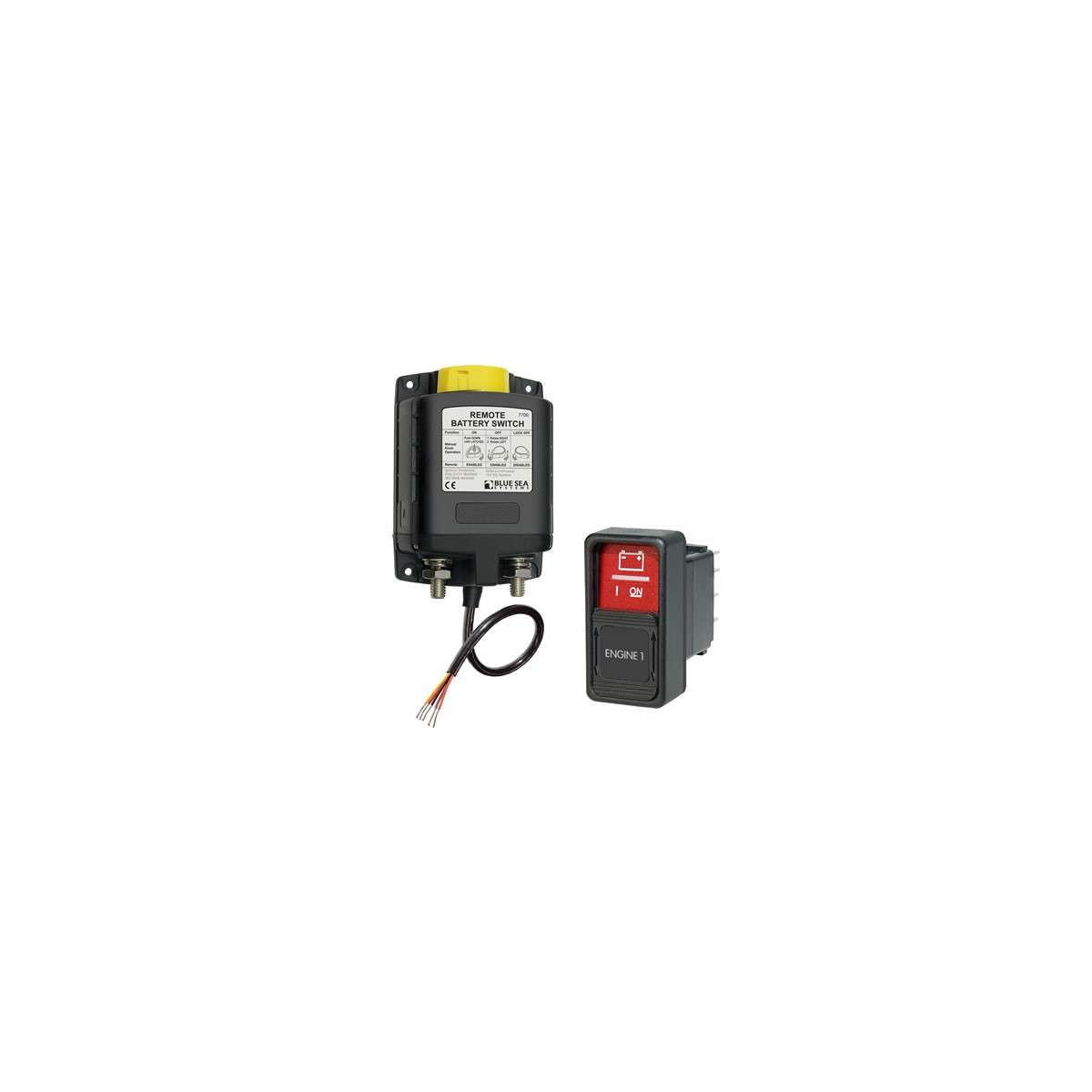

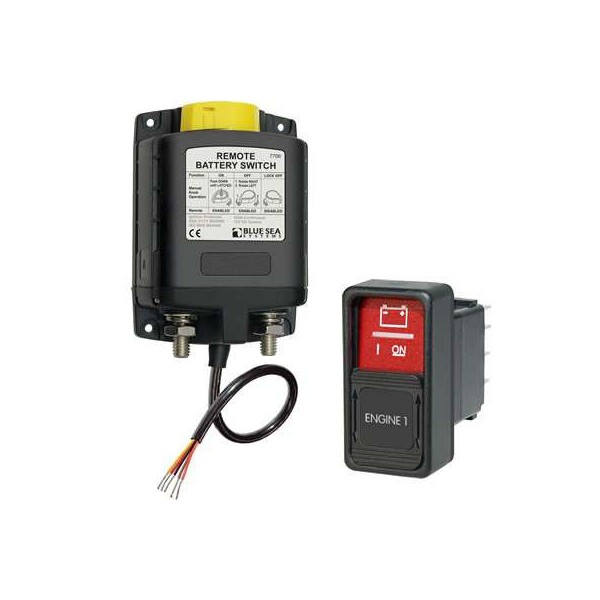

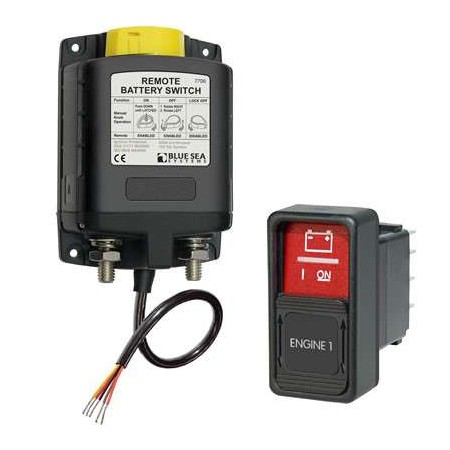

Cut-relé de batería biestable 24V 500A con interruptor

BLUE SEA SYSTEMS BISTABMLE RELÉ 24V 500A con interruptor

La protección contra sobretensión y subtensión protege las baterías de conexión y, por lo tanto, protege las baterías de servicio de la sobretensión causada por un alternador defectuoso.

Para proteger sus equipos electrónicos sensibles de a bordo de caídas de tensión o interferencias, el relé también puede utilizarse para aislar las baterías de servicio durante los periodos de arranque.

Independientemente del modo de funcionamiento -, el consumo interno es extremadamente bajo (40 mA).

Especificaciones técnicas :

Alimentación DC

• versión 24 V:> 32,4 V

Corriente continua :

• 2500 A durante 10 segundos
• 700 A durante 5 min.
• 500 A constante

Consumo de energía :

• en funcionamiento =
• conmutación de corta duración (20 mseg.) =

Funciones de relé :

Activado

• después de 30 segundos a 27 V
• después de 90 segundos a 26 V

Desconexión a baja tensión

• tras 10 segundos a 24,7 V
• tras 30 segundos a 25,5 V

Desconexión por sobretensión a partir de 32,4 V

Interruptor remoto de encendido/apagado :

• CARLING ON-OFF-ON (1 polo con 2x LED rojos). Diámetro de montaje para el interruptor remoto de encendido/apagado: 36 mm x 21 mm (1,45" x 0,83")

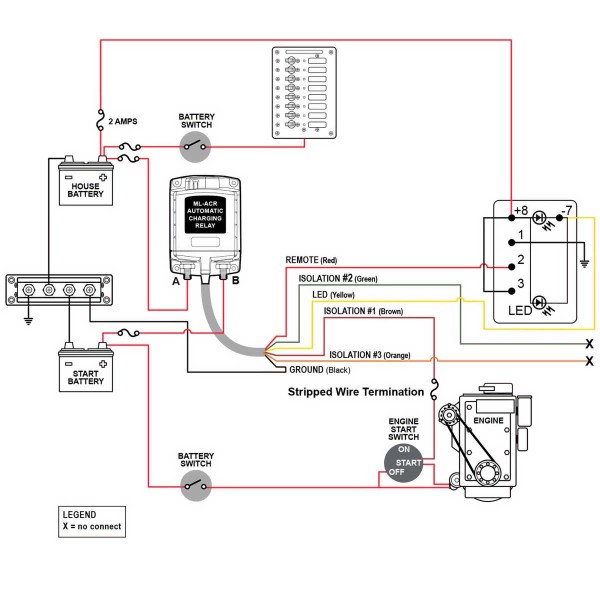

Conexiones :

• Relé = 2 tuercas roscadas de 10 mm (3/8 "-16), par de apriete 15,8 Nm (140 in-lb),
• 6 hilos estañados de diferentes colores.
• Interruptor remoto de encendido/apagado = 5 conectores planos de 6,3 mm

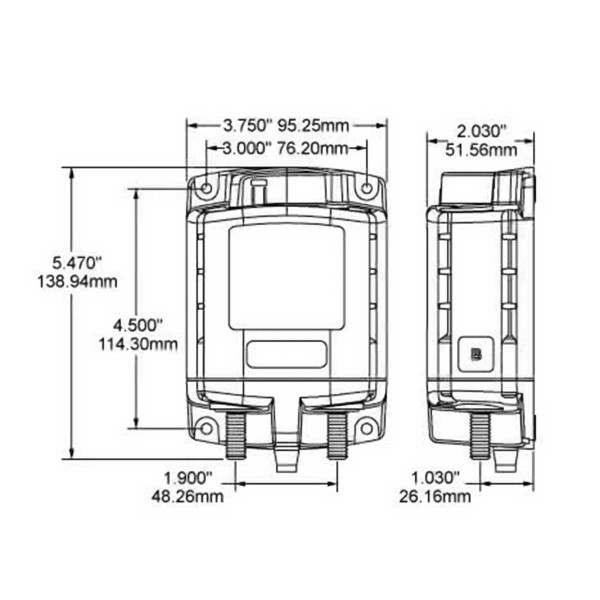

Dimensiones :

• 139 x 95 x 51,5 mm.

Peso :

• 0,93 kg (2,06 lb)

Advertencia:

Este relé de carga está diseñado para su uso en un circuito cableado con baterías de plomo-tipo ácido (incluyendo AGM y gel).

Supervisa los niveles de tensión correspondientes a los tipos de baterías de plomo-ácido-y se conecta o desconecta cuando se alcanzan determinados niveles.

Desaconsejamos encarecidamente el uso de este relé en combinación con baterías LiFe(Y)PO4, ya que las tensiones nominales más elevadas o los rangos de tensión de funcionamiento de estos tipos de baterías no son compatibles con los niveles de las baterías de plomo-ácido-.
