Interfaz de monitor analógico

INTERFAZ DE MONITOR ANALÓGICO

Ideal para los sensores estándar (sensor de ángulo del mástil, sensor de ángulo de la quilla, indicadores de depósito) que permiten visualizar los datos del sensor en todas las pantallas To pline.

Para otros sensores personalizados , los datos pueden visualizarse en multigráficos en un canal dinámico configurable: elección del formato de las unidades y de la etiqueta. Visualización analógica o digital.

Hasta 8 canales personalizables

Nota: Configuración de interfaz personalizada bajo pedido y presupuesto previo.

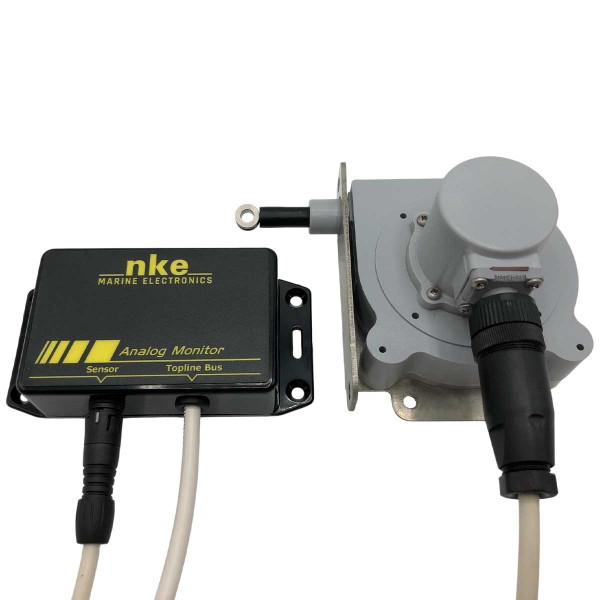

OPCIÓN: SENSOR DE ÁNGULO DEL MÁSTIL

Para calcular correctamente el ángulo de viento de un mástil giratorio, es necesario compensar los datos del ángulo de rotación suministrados por el sensor de dirección del viento (MHU).

Gracias a la ubicación expuesta en la que suele montarse (en la base del mástil), se ha diseñado para resistir a la intemperie , incluido el impacto de las olas .

El sensor puede suministrarse con una polea de rotación para girar un mástil, o con un brazo giratorio, para su uso en un sistema de piloto automático. Los datos de rotación se envían directamente al bus nke .

En función del diámetro de la polea secundaria a la que está conectado el sensor, se puede introducir un coeficiente de calibración.

PUNTOS PRINCIPALES

• Alimentación: 10 a 16VDC
• Ángulo de visión vertical: superior a 90
• Ángulo de visión horizontal: superior a 120
• Estanqueidad: IP67 para el sensor, IP54 para la interfaz

CONTENIDO DEL MONITOR ANALÓGICO

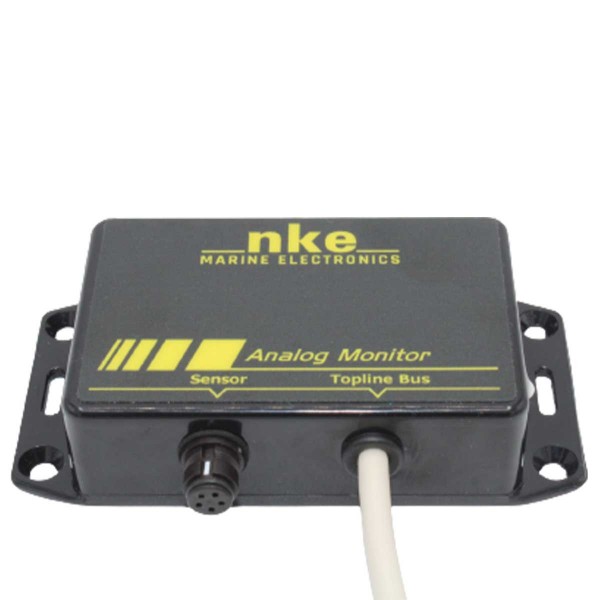

• 1 - Interfaz del monitor analógico
• 1 - Sensor de mástil(según versión)
• 1 - Cable de 3 m
• 1 - Documentación PDF
